Система линейного перемещения с покрытием из нержавеющей стали

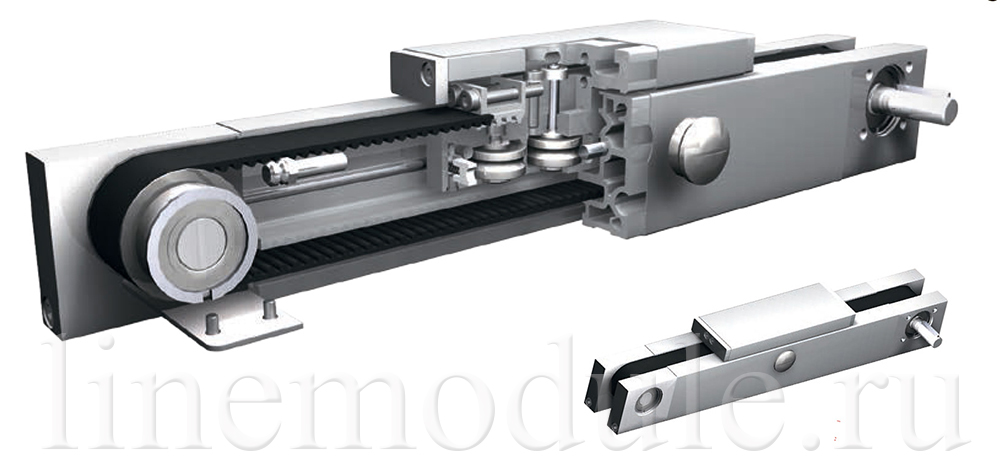

Система линейного перемещения QLZE
|
Типоразмеры: 60, 80, 100
Системы линейного перемещения с зубчатым ремнем и направляющими осями, интегрированными в алюминиевый профиль, по которым движутся роликовые направляющие. Части линейного модуля – каретка и алюминиевый профиль покрыты тонкими защитными листами из нержавеющей стали толщиной 0,37 мм. Соответствует системе QLZ. Повторяемость: ± 0.1 мм Скорость перемещения: до 4 м/с Максимальная длина цельного модуля: 3 000 мм |
|
 Каталог (англ., 192 кБ, pdf)
|

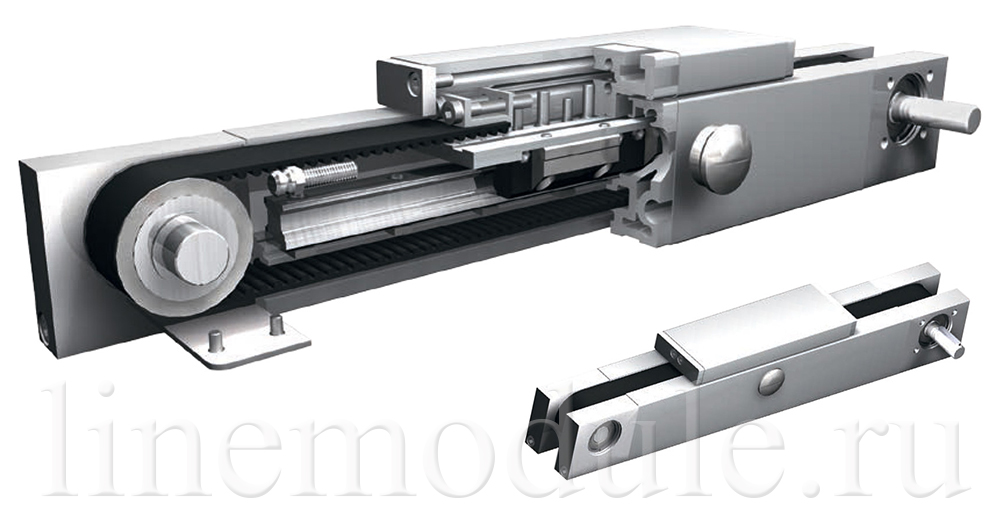

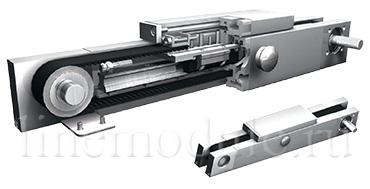

Система линейного перемещения QSZE
|
Типоразмеры: 60, 80, 100
Соответствует системе QSZ, но каретка и алюминиевый профиль покрыты тонкими листами из нержавеющей стали толщиной 0,37 мм. Приводится в движение зубчатым ремнем. В качестве направляющей служит профильная шариковая направляющая. Повторяемость: ± 0.1 мм Скорость перемещения: до 4 м/с Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 443 кБ, pdf)
|

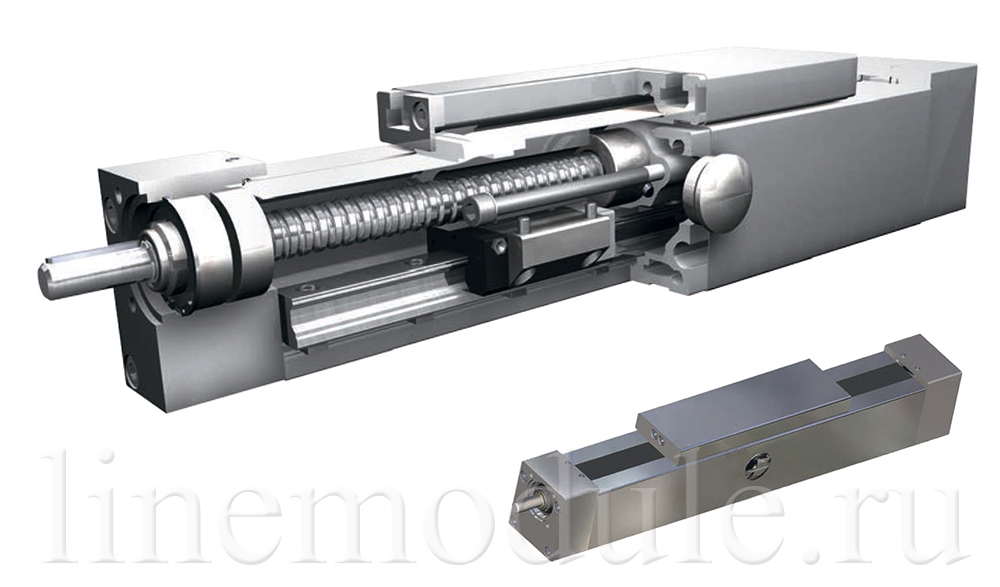

Система линейного перемещения QST / KE
|
Типоразмеры:60, 80, 100
Соответствует системе QST/K, но имеет каретку и алюминиевый профиль с покрытием из нержавеющей стали. Приводится в движение механизмом винт-гайка. Направляющей служит шариковая профильная направляющая, размещенная внутри алюминиевого профиля. Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 424 кБ, pdf)
|

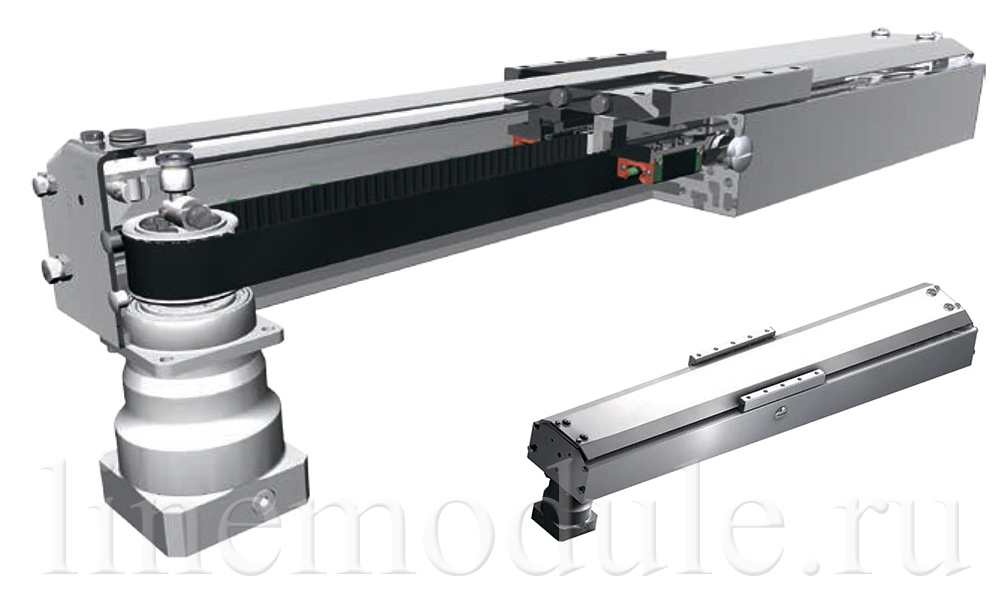

Система линейного перемещения DSZPVIE
|
Типоразмеры:160, 200
Линейный модуль с двумя шариковыми профильными направляющими, размещенными внутри алюминиевого профиля. Система приводится в движение внутренним зубчатым ремнем, один из шкивов которого соединен с планетарным редуктором. Имеет покрытие из тонкого листа из нержавеющей стали толщиной 0,37 мм. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина модуля: DSZPVIE 120 / 1600 мм, DSZPVIE 160 / 1800 мм, DSZPVIE 200 / 2000 мм |
|
| Каталог (англ., 589 кБ, pdf)
|

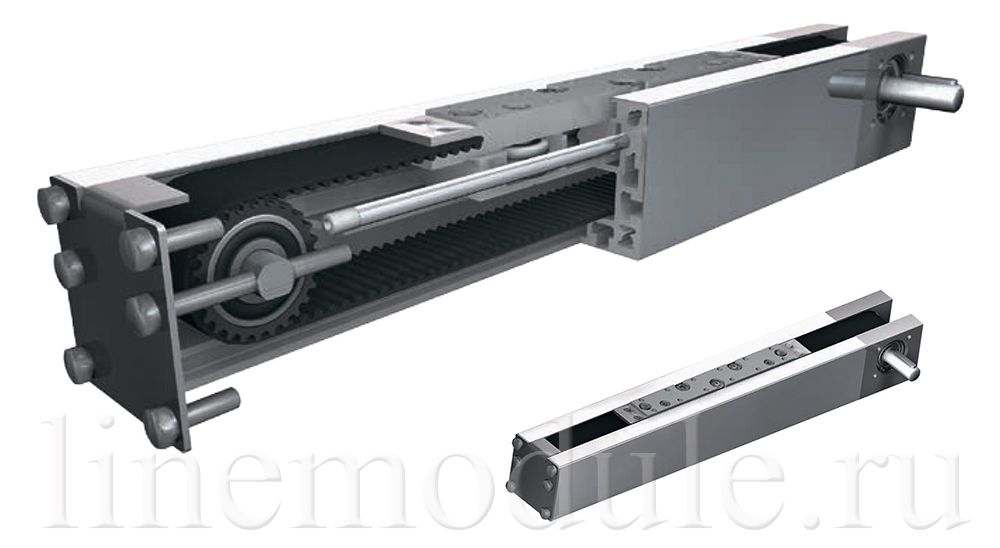

Система линейного перемещения LLZE 60
|
Соответствует системе LLZ 60, но имеет покрытие из тонкого листа из нержавеющей стали толщиной 0.37 мм.
Представляет из себя линейный модуль с зубчатым приводом и двумя направляющими осями, между которыми перемещаются
направляющие ролики, установленные на каретке.
Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 557 кБ, pdf)
|
