Система линейного перемещения EL с зубчатым ремнем

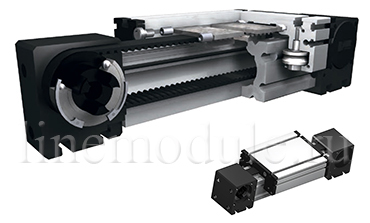

Система линейного перемещения ELZ
|
Типоразмеры: 30, 40, 60, 60S, 80, 80S, 100, 125
Линейный модуль с направляющими роликами, движущимися по интегрированным в алюминиевый профиль прецизионным валам и зубчатому ремню. Повторяемость: ± 0.1 мм Скорость перемещения: до 10 м/с Максимальная длина цельного модуля: 6 000 мм |
|
 Каталог (англ., 612 кБ, pdf)
|

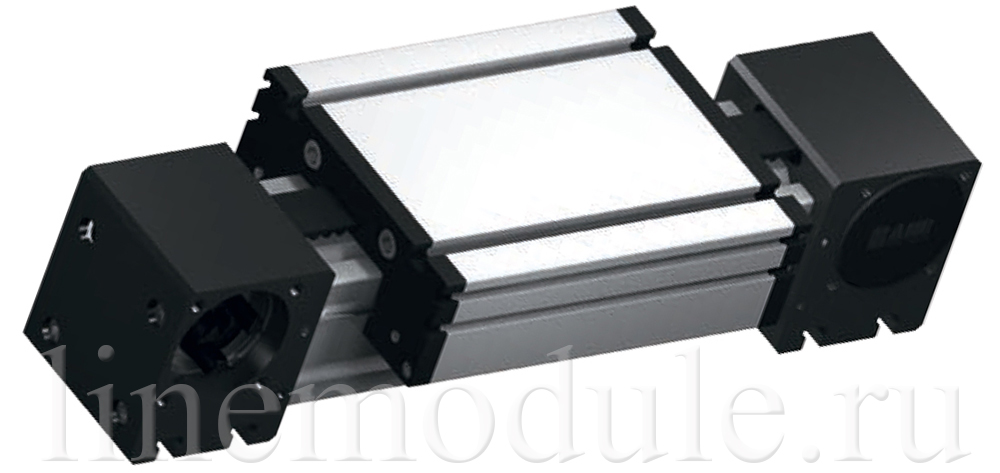

Система линейного перемещения ELZex
|
Типоразмеры: 40, 60, 60S, 80, 80S, 100, 125
Конструкция та же, что у модуля ELZ, но возможно применение во взрывоопасной атмосфере (см. стандарты ATEX 95). Повторяемость: ± 0.1 мм Скорость перемещения: до 1 м/с Наличие сертификата соответствия ATEX Максимальная длина модуля: 6 000 мм |
|
| Каталог (англ., 497 кБ, pdf)
|

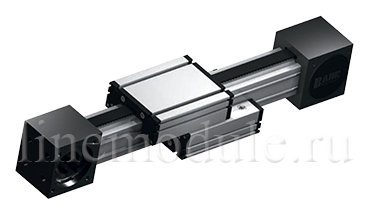

Система линейного перемещения ELZG
|
Типоразмеры: 30, 40, 60, 60S, 80, 80S
Линейный модуль с двумя каретками, движущимися при помощи опорных роликов по прецизионным валам, интегрированным в алюминиевый профиль и расположенным с разных сторон этого профиля. Система приводится в движение посредством вращающегося вокруг линейного модуля с 2х сторон зубчатого ремня. Каретки закреплены на одном и том же ремне с разных сторон линейного модуля. Таким образом, они движутся в противоположные стороны по всей длине модуля. Повторяемость: ± 0.1 мм Скорость перемещения: до 10 м/с |
|
| Каталог (англ., 269 кБ, pdf)
|

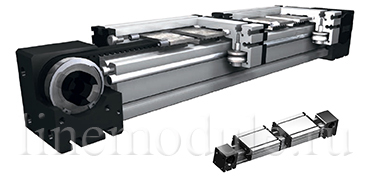

Система линейного перемещения ELZZ
|
Типоразмеры: 60, 60S, 80, 80S, 100, 125
Конструкция та же, что у модуля ELZ, но каждая каретка приводится в движение отдельным зубчатым ремнем. Зубчатые ролики разделены посередине и опираются на свои подшипники таким образом, что ремни движутся параллельно, и каждый соединен с одной из кареток. Повторяемость: ± 0.1 мм Скорость перемещения: до 5 м/с Максимальная длина цельного модуля: 4 000 мм |
|
| Каталог (англ., 597 кБ, pdf)
|

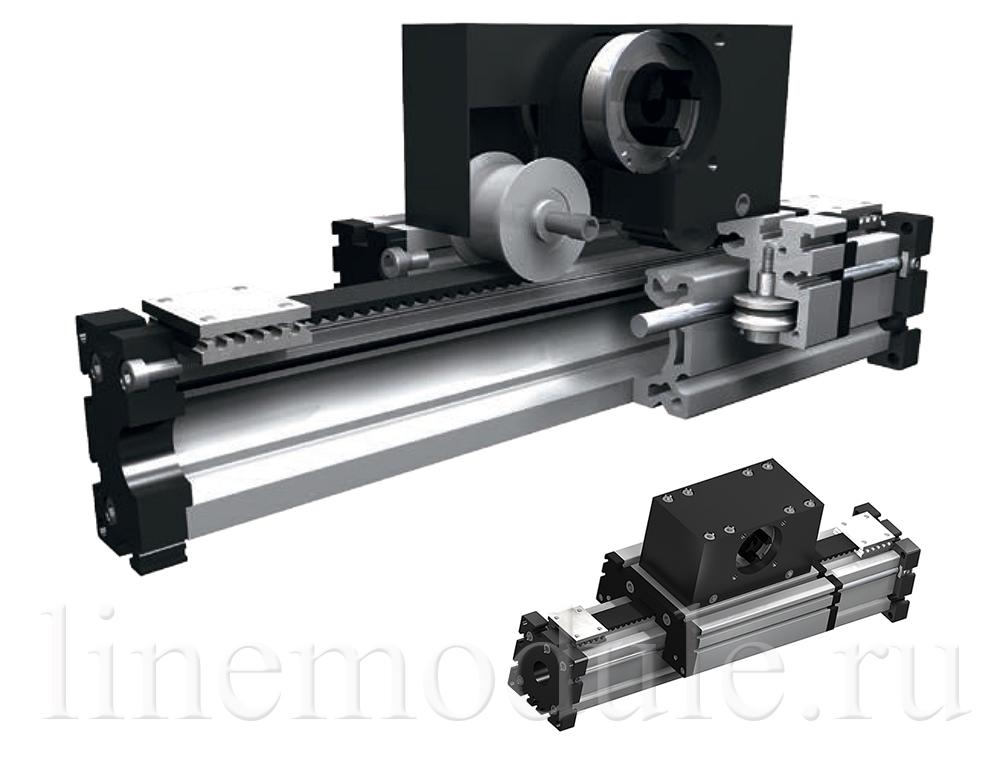

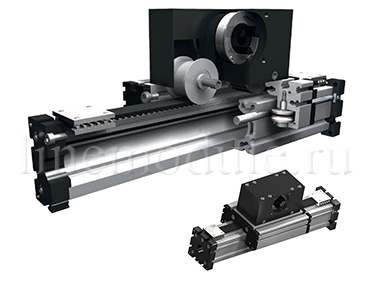

Система линейного перемещения ELSZ
|
Типоразмеры: 30, 40, 60, 60S, 80, 80S, 100, 125
Конструкция та же, что у модуля ELZ, но приводной ролик установлен в каретке. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 6 000 мм |
|
| Каталог (англ., 729 кБ, pdf)
|

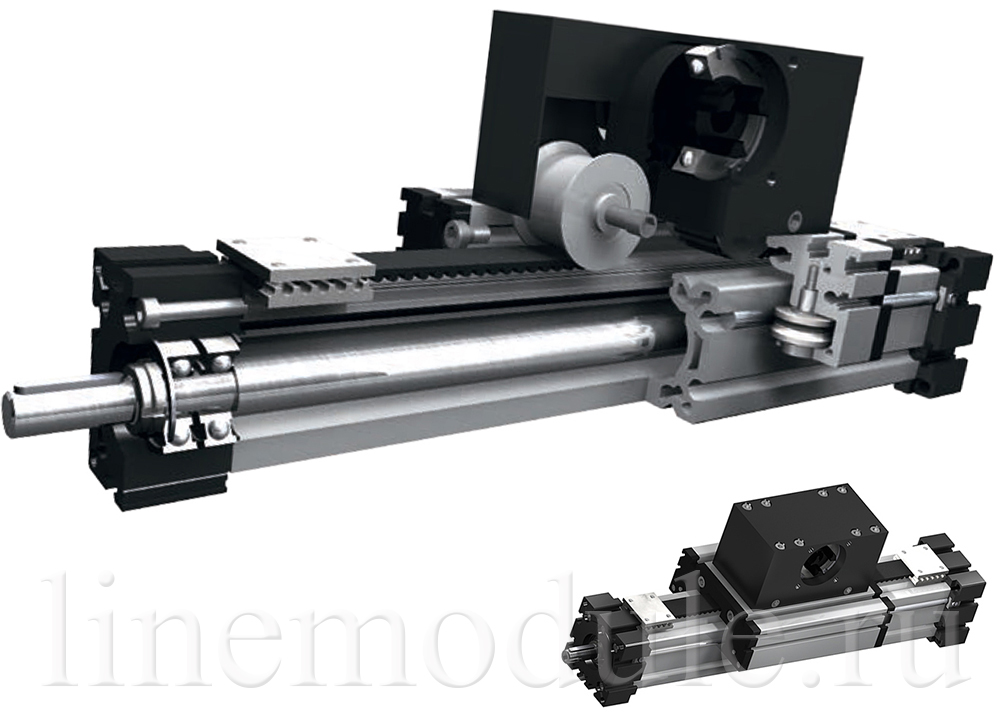

Система линейного перемещения ELSD
|
Типоразмеры: 40, 60, 60S, 80, 80S, 100
Конструкция та же, что у модуля ELSZ с приводным роликом. В каретке дополнительный вращающийся внутренний вал, вставленный в модуль, может быть использован для присоединения захватов или других частей оборудования. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина модуля: 2 000 мм |
|
| Каталог (англ., 716 кБ, pdf)
|

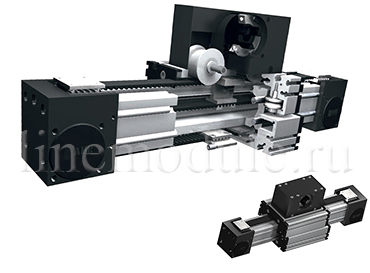

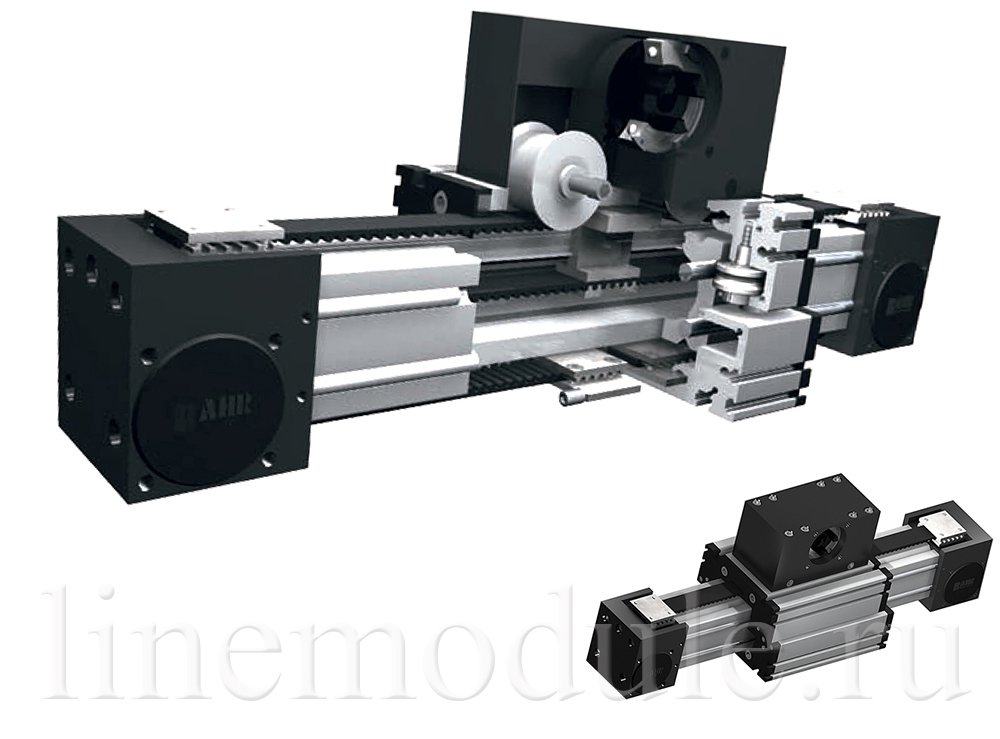

Система линейного перемещения ELZT
|
Типоразмеры: 40, 60, 60S, 80, 80S, 100
Конструкция та же, что у модуля ELZ с приводным роликом, размещенным в одной каретке. Но также есть вторая каретка, которая движется в противоположном направлении с другой стороны модуля, таким образом, достигается телескопическое движение системы. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина модуля: 3 000 мм |
|
| Каталог (англ., 561 кБ, pdf)
|

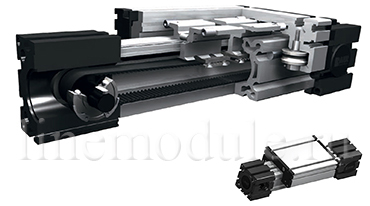

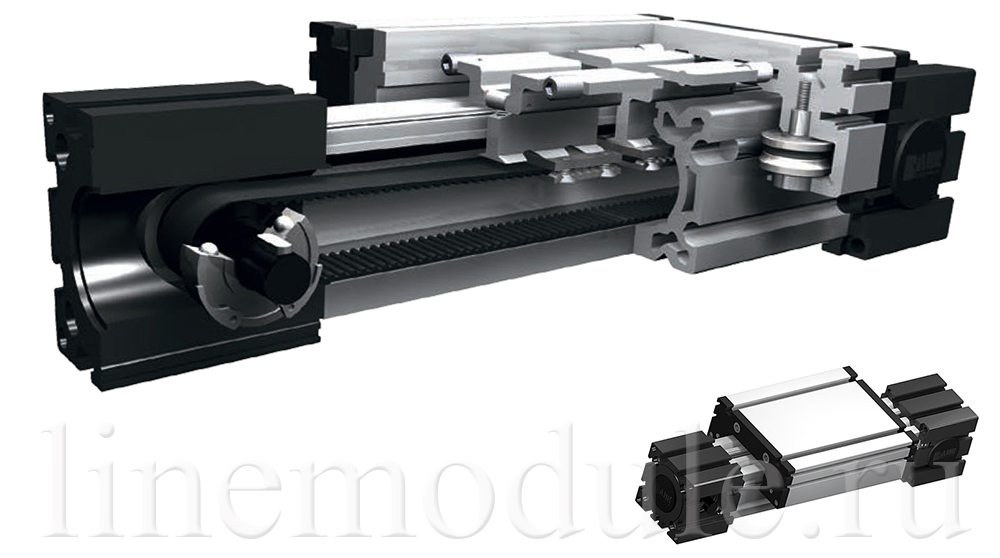

Система линейного перемещения ELHZ
|
Типоразмеры: 60, 60S, 80, 80S, 100, 125
Линейный модуль с системой направляющих в виде опорных роликов, движущихся по прецизионным валам, интегрированным в алюминиевый профиль модуля. Приводится в движение зубчатым ремнем, размещенным полностью внутри алюминиевого профиля. Ось приводного ролика размещена горизонтально. Повторяемость: ± 0.1 мм Скорость перемещения: до 8 м/с Наличие сертификата для чистых помещений Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 539 кБ, pdf)
|

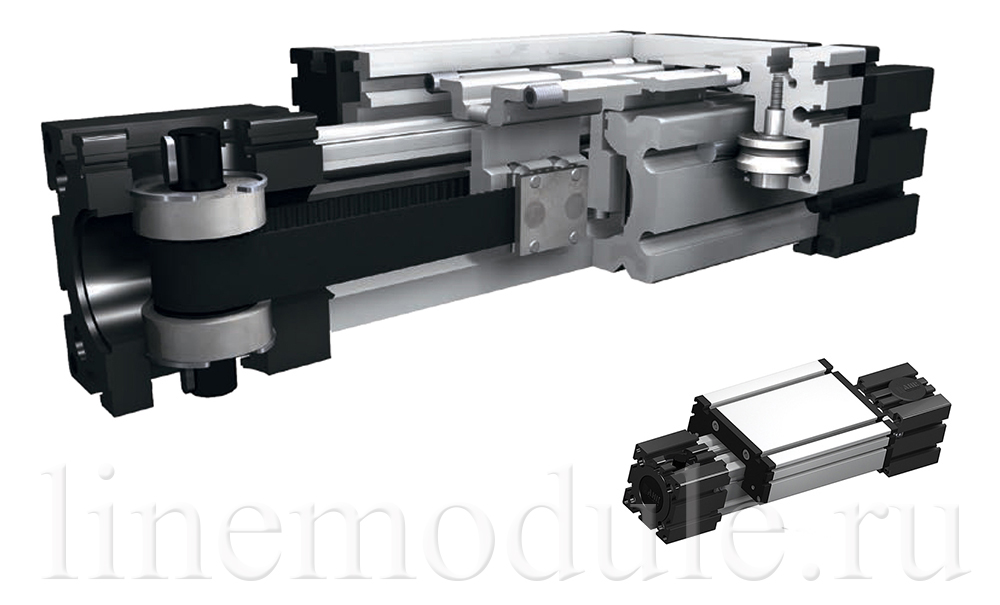

Система линейного перемещения ELVZ
|
Типоразмеры: 60, 60S, 80, 80S, 100, 125
Линейный модуль с системой направляющих в виде опорных роликов, движущихся по прецизионным валам, интегрированным в алюминиевый профиль модуля. Приводится в движение зубчатым ремнем, размещенным полностью внутри алюминиевого профиля. Ось приводного ролика размещена вертикально. Повторяемость: ± 0.1 мм Скорость перемещения: до 8 м/с Наличие сертификата для чистых помещений Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 672 кБ, pdf)
|

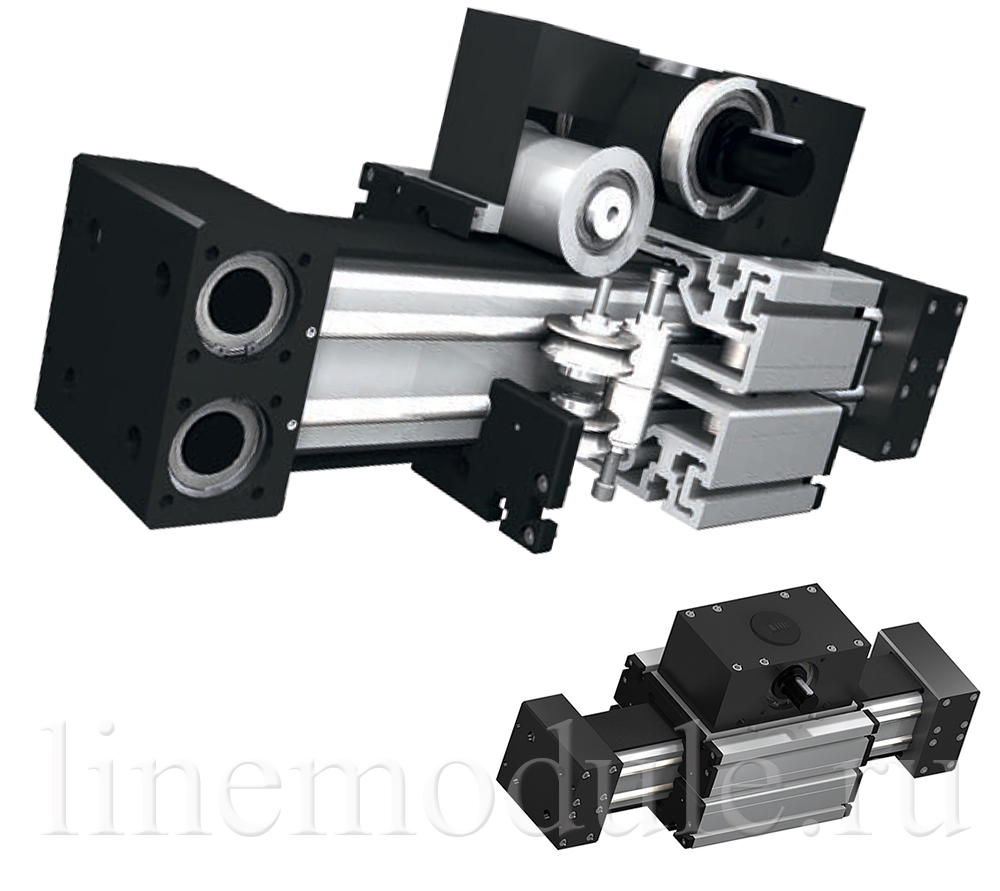

Система линейного перемещения ELFZ
|
Типоразмеры: 60S, 80S, 100, 125
Специальный модуль линейного перемещения с приводом на каретке и роликами, размещенными снаружи алюминиевого профиля, движущимися по прецизионным валам. Система приводится в движение зубчатым ремнем. Повторяемость: ± 0.1 мм Скорость перемещения: до 4 м/с Максимальная длина цельного модуля: 6 000 мм |
|
| Каталог (англ., 492 кБ, pdf)
|

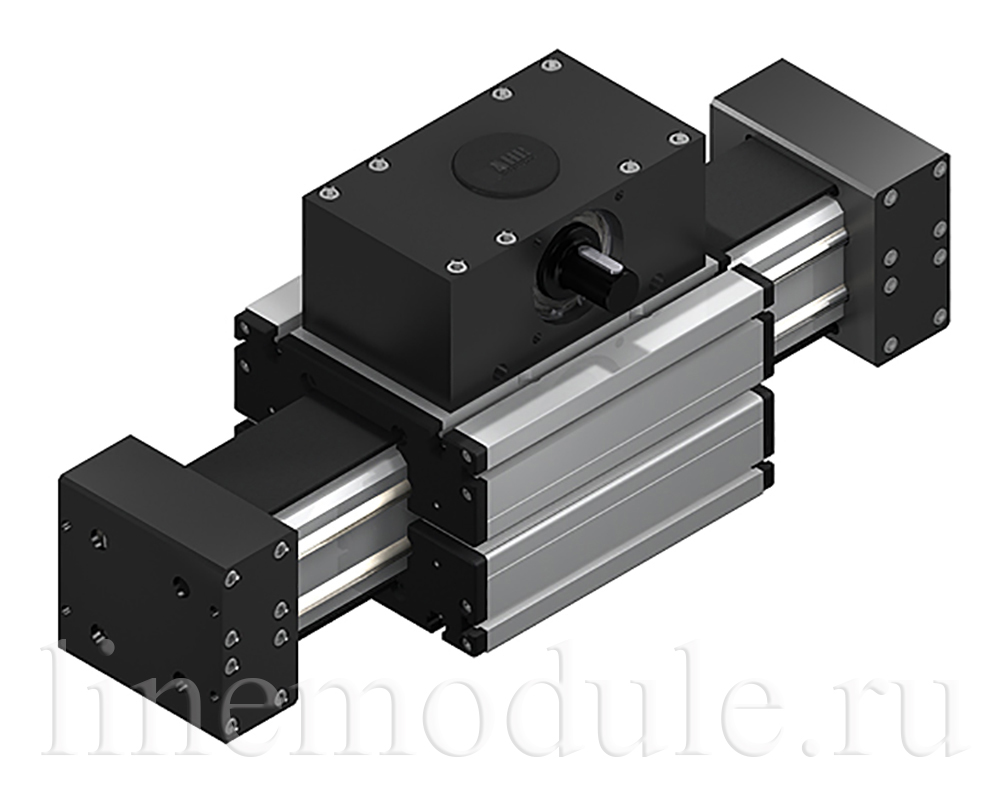

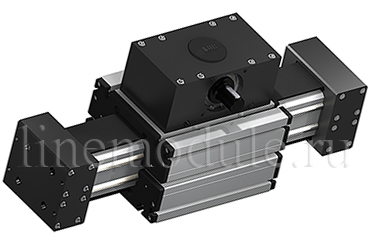

Система линейного перемещения ELFZex
|
Типоразмеры: 60S, 80S, 100, 125
Конструкция та же, что у модуля ELFZ. Во взрывозащищенном исполнении может использоваться во взрывоопасной атмосфере (см. стандарты ATEX 95). Повторяемость: ± 0.1 мм Скорость перемещения: до 1 м/с Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 504 кБ, pdf)
|

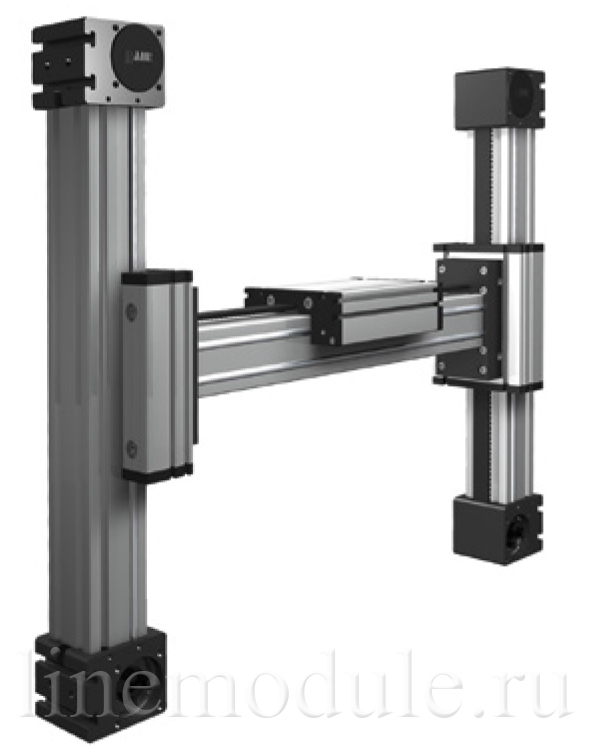

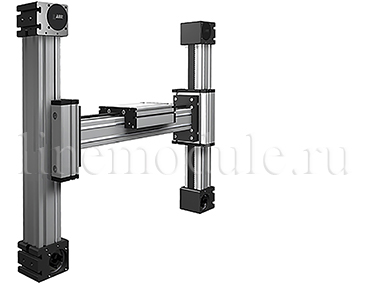

Система линейного перемещения ELZU
|
Типоразмеры: 30, 40, 60, 60S, 80, 80S, 100
Портальные системы линейного перемещения, состоящие из двух вертикальных и одной горизонтальной осей. Система приводится в движение одним ремнем, проходящим вокруг нескольких направляющих роликов. Геометрия системы позволяет двигать каретку в любом направлении при помощи двух электродвигателей. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Ускорение: до 20 м/с2 Максимальная длина и ширина модуля: 3 000 мм |
|
| Каталог (англ., 233 кБ, pdf)
|

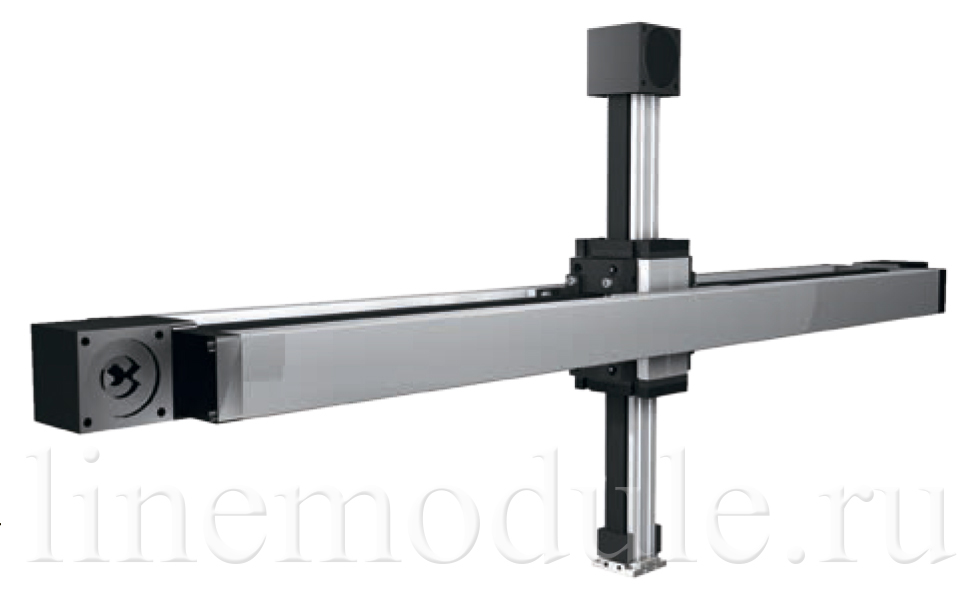

Система линейного перемещения ELZI
|
Типоразмеры: 30, 40, 60
X/Z - система линейного перемещения, состоящая из двух осей и двух приводов на противоположных сторонах горизонтальной оси. Привод осуществляется при помощи одного зубчатого ремня, проходящего через несколько роликов. Геометрия системы позволяет обеспечить полное движение в вертикальном и горизонтальном направлении при помощи двух двигателей, размещенных на неподвижной горизонтальной оси. Повторяемость: ± 0.1 мм Скорость перемещения: до 5 м/с Максимальная длина модуля: - по оси х - 2000 мм - по оси z -1000 мм |
|
| Каталог (англ., 480 кБ, pdf)
|
Каталог на русском языке (1,95 Мб, pdf)
