Системы линейного перемещения DS с профильными рельсовыми направляющими

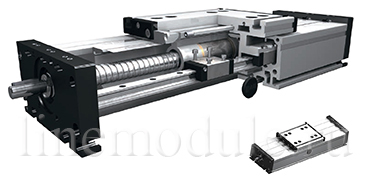

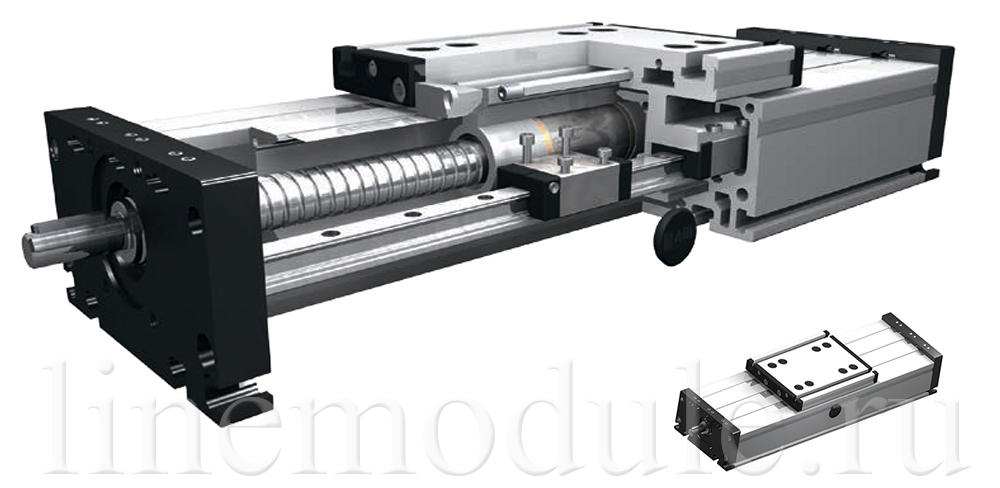

Система линейного перемещения DST / DSK

Типоразмеры: 120, 160, 200

Линейный модуль с двумя профильными рельсовыми направляющими, размещенными внутри алюминиевого профиля, позволяет воспринимать высокие опрокидывающие моменты. Система приводится в движение передачей винт-гайка или шарико-винтовой передачей.

Повторяемость:
Передача винт-гайка: ± 0.2 мм
Шарико-винтовая передача: ± 0.025 мм

Максимальная длина цельного модуля:
3 000 мм
Система линейного перемещения DST / DSK
Каталог (англ., 571 кБ, pdf)

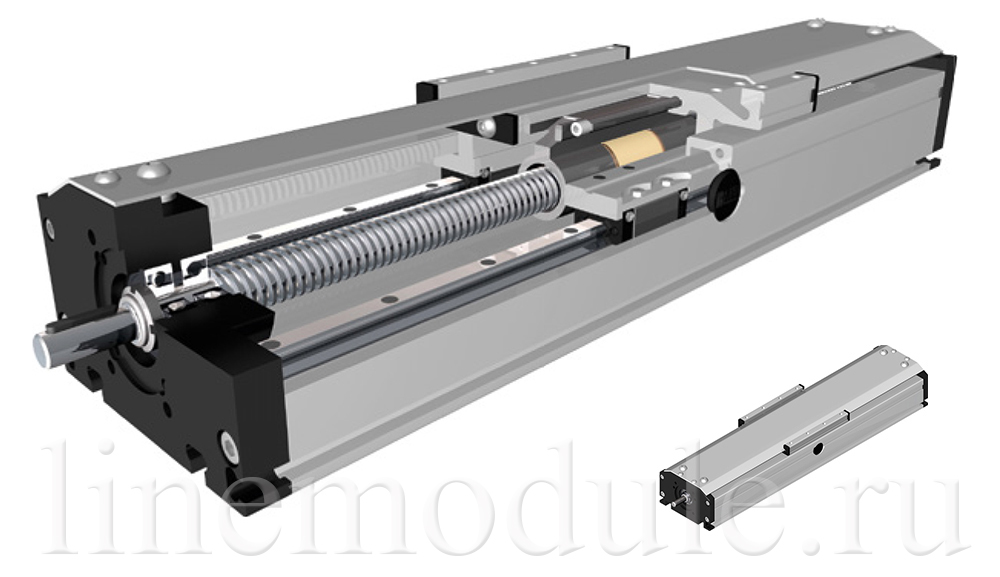

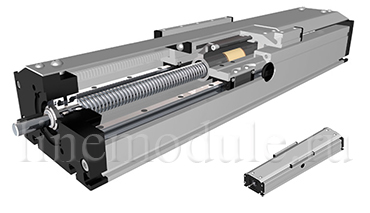

Система линейного перемещения DST P / DSK P

С передачей винт-гайка

Типоразмеры: 120, 160, 200

Линейный модуль состоит из квадратного алюминиевого профиля с двумя интегрированными внутри этого профиля профильными рельсовыми направляющими. Каретка приводится в движение вращающимся винтом с гайкой. Если используются два модуля параллельно или две каретки на одном модуле, то узел крепления гайки передачи винт-гайка может быть использован для установки кареток симметрично. Специально изогнутый алюминиевый профиль накрывает каретку сверху таким образом, что остаются только небольшие щели между этим профилем и кареткой. Форма защитного профиля может быть специально выбрана в зависимости от места размещения линейного модуля.

Максимальная длина модуля:
DST/K 120 P - 1 600 мм,
DST/K 160P - 1 800 мм,
DST/K 200P - 2 000 мм
Система линейного перемещения DST P / DSK P
Каталог (англ., 286 кБ, pdf)

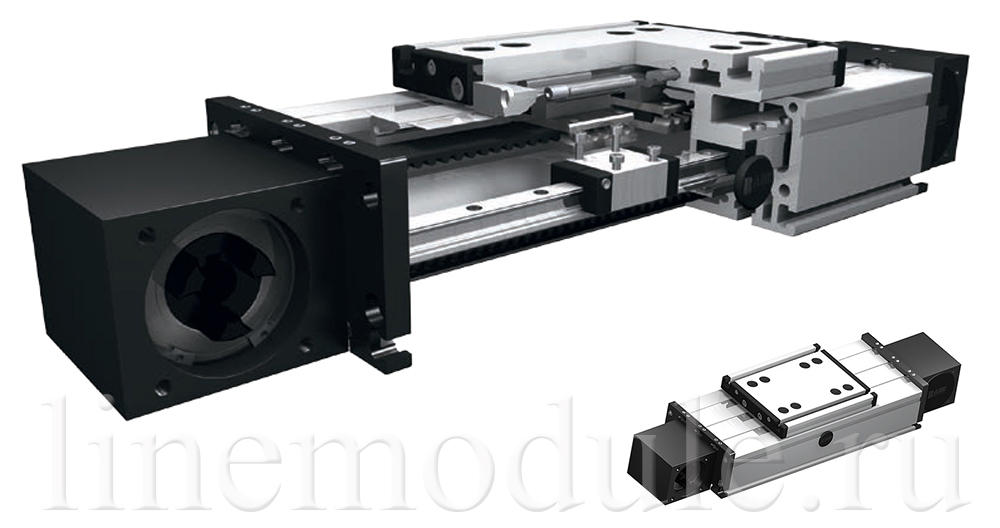

Система линейного перемещения DSZ

Типоразмеры: 120, 160, 200

Линейный модуль с двумя рельсовыми направляющими для восприятия больших моментов. Система приводится в движение внутренним зубчатым ремнем.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 6 м/с

Максимальная длина цельного модуля:
6 000 мм
Система линейного перемещения DSZ
Каталог (англ., 523 кБ, pdf)

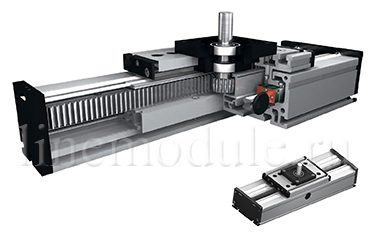

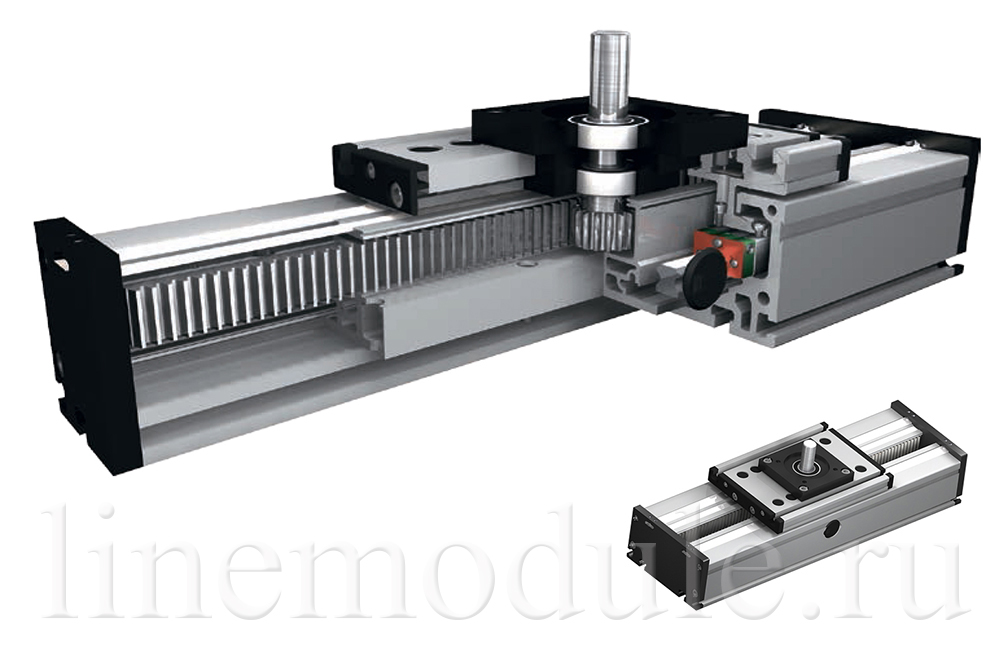

Система линейного перемещения DSZA

Приводится в движение зубчатой передачей

Типоразмеры: 160, 200

Линейный модуль с двумя внутренними профильными рельсовыми направляющими. Каретка приводится в движение при помощи прецизионной передачи винт-гайка. Передача винт-гайка идеально подходит для динамичных и быстрых перемещений в различных сервосистемах и наилучшим образом годится для вертикальных перемещений. Ведущее зубчатое колесо установлено на подшипниках, не требующих обслуживания в процессе эксплуатации.

Максимальная длина цельного модуля:
6 000 мм
Система линейного перемещения DSZA
Каталог (англ., 558 кБ, pdf)

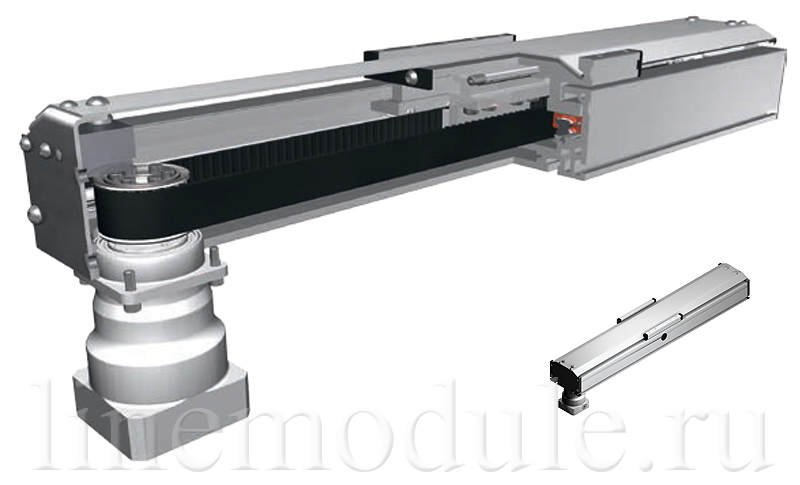

Система линейного перемещения DSZPVI

Типоразмеры: 120, 160, 200

Линейный модуль с двумя шариковыми профильными направляющими внутри модуля. Система приводится в движение внутренним зубчатым ремнем, а один из роликов зубчатого ремня укреплен на валу планетарного редуктора.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 6 м/с

Максимальная длина модуля:
3 000 мм
Система линейного перемещения DSZPVI
Каталог (англ., 579 кБ, pdf)

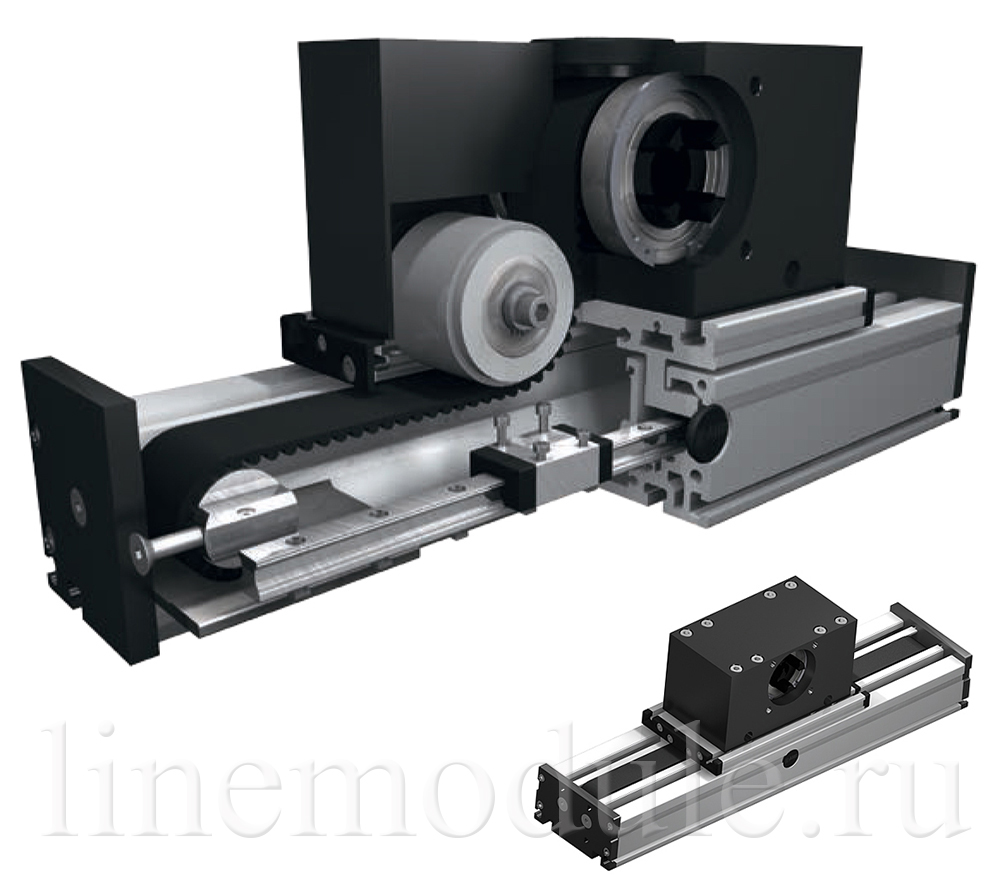

Система линейного перемещения DSSZ

Типоразмеры: 120, 160, 200

Линейный модуль с двумя внутренними профильными рельсовыми направляющими для восприятия больших моментов с зубчатым ремнем, размещенным внутри профиля и приводимым в движение приводным роликом, размещенным на каретке.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 6 м/с

Максимальная длина цельного модуля:
6 000 мм
Система линейного перемещения DSSZ
Каталог (англ., 494 кБ, pdf)

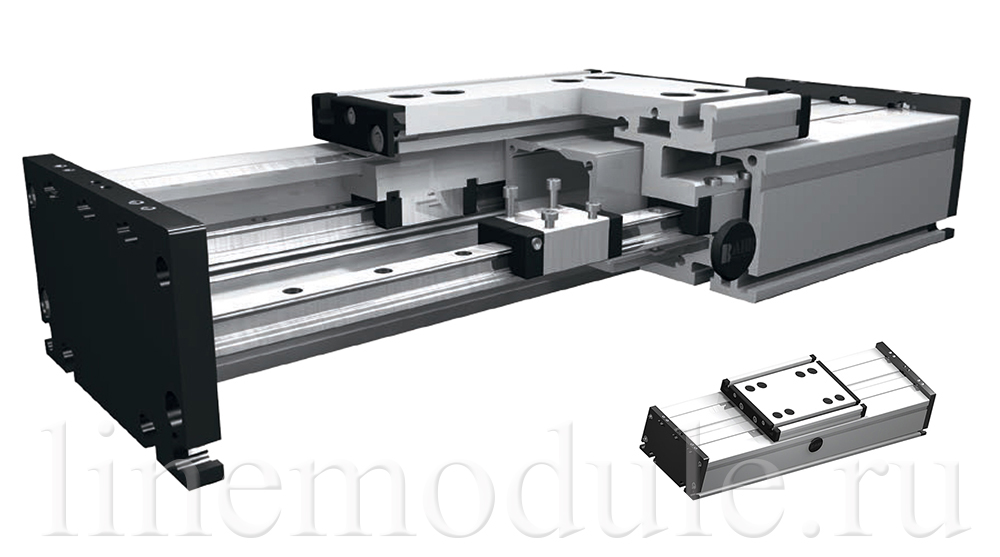

Система линейного перемещения DSR

Типоразмеры: 120, 160, 200

Линейный модуль без привода с двумя профильными направляющими внутри модуля.

Скорость перемещения:
до 6 м/с

Максимальная длина цельного модуля:
6 000 мм
Система линейного перемещения DSR
Каталог (англ., 502 кБ, pdf)

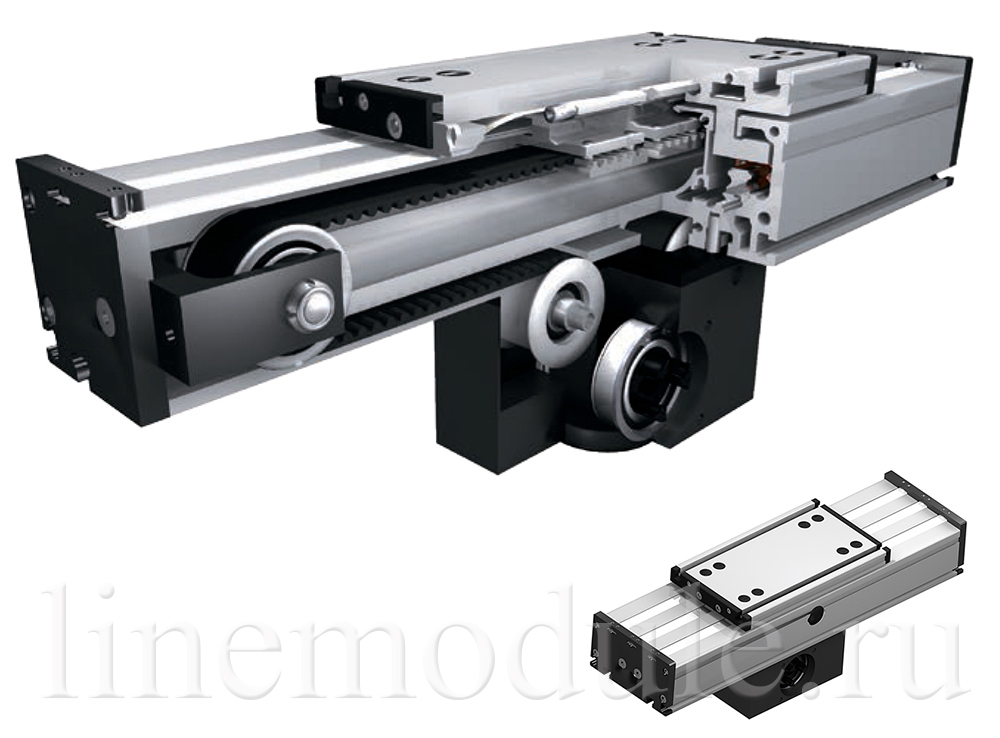

Система линейного перемещения DSZS

Типоразмеры: 120, 160, 200

Линейный модуль с двумя профильными направляющими внутри модуля, приводным роликом на каретке и дополнительной кареткой с противоположной стороны.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 6 м/с

Максимальная длина цельного модуля:
6 000 мм
Система линейного перемещения DSZS
Каталог (англ., 549 кБ, pdf)

Каталог на русском языке (398 кБ, pdf)
